Čo je to silikónová doska? Na čo sa používa?

Kremíkový plátok je tenký okrúhly disk vyrobený z -kvalitného kremíka, ktorý sa vo veľkej miere využíva pri výrobe polovodičových zariadení, ako sú mikroprocesory, pamäťové čipy a solárne panely. Pôsobí ako základný materiál pre mikroelektronické komponenty, pričom jeho výroba zahŕňa kľúčové procesy ako doping, leptanie a vzorovanie. Tieto procesy z neho robia základný prvok modernej elektroniky.

Vlastnosti materiálu:

Substrát: Kremíkové doštičky sú vyrobené z tenkých plátkov kremíka, ktoré bežne slúžia ako podkladový materiál pre rôzne mikroelektronické zariadenia.

Vysoká čistota: Tieto doštičky majú extrémne vysokú čistotu, najmä pre aplikácie v integrovaných obvodoch, kde úrovne čistoty môžu dosiahnuť 99,999999999 % alebo dokonca vyššie.

Fyzikálne vlastnosti: Typicky kruhového tvaru, kremíkové doštičky sa dodávajú v štandardných priemeroch, ako je 150 mm, 200 mm a 300 mm, a sú leštené, aby sa dosiahol dokonale hladký a rovný povrch.

Silicon Wafer Image 1

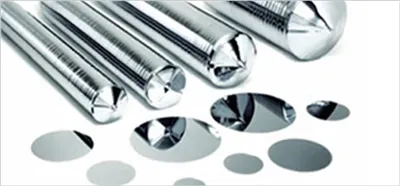

Tvorba ingotov

Veľké jedno{0}}kryštalické kremíkové ingoty sa vyrábajú kryštalizáciou čistenej kremíkovej taveniny, zvyčajne prostredníctvom procesov, ako jeCzochralského metóda.

Rezanie

Kremíkové ingoty sa potom krájajú na tenké plátky pomocou presných rezných nástrojov, ktoré zaisťujú, že každý plátok si zachováva konzistentnú hrúbku po celom povrchu.

Povrchová úprava

Povrch plátku prechádza dvoj{0}}krokovým procesom: chemické leptanie, po ktorom nasledujeChemické mechanické leštenie (CMP)eliminovať akékoľvek nedokonalosti povrchu a dosiahnuť bezchybný, zrkadlový{0}}finiš.

Hlavná súčasť elektronických zariadení

Kremíkové doštičky sú základom mikroelektroniky a fungujú ako základný materiál pre všetko od smartfónov po solárne články. Rovinnosť oblátky je rozhodujúca, pretože zabezpečuje konzistentný základ pre následné kroky mikrovýroby.

Kľúčové vlastnosti:

Kremík ponúka spoľahlivé a konzistentné vlastnosti polovodičov a jeho relatívne nízka cena z neho robí ideálny materiál pre širokú škálu elektronických produktov. Navyše jeho kompatibilita s inými materiálmi, ako je oxid kremičitý, ďalej zvyšuje jeho všestrannosť v rôznych aplikáciách.

Veľkosť a vlastnosti oblátky

Silikónové doštičky sa dodávajú v rôznych priemeroch v rozsahu od 25,4 mm (1 palec) do 450 mm (17,72 palca). Ako sa výrobná technológia vyvíjala, veľkosti plátkov sa neustále zväčšovali. Prechod z 200 mm na 300 mm doštičky sa stal priemyselným štandardom a prebieha vývoj 450 mm doštičiek, aby uspokojili rastúce požiadavky.

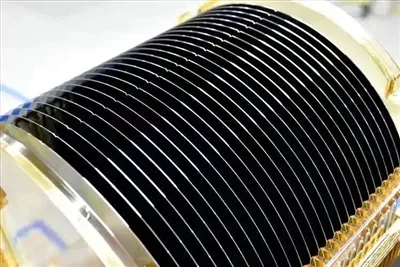

Silicon Wafer Image 2

Bežné veľkosti oblátok a ich zodpovedajúce hrúbky:

1 palec (25 mm)

2 palce (51 mm)- Hrúbka: 275μm

3 palce (76 mm)- Hrúbka: 375μm

4 palce (100 mm)- Hrúbka: 525μm

5 palcov (130 mm alebo 125 mm)- Hrúbka: 625μm

150 mm (5,9 palca, často nazývané "6 palcov")- Hrúbka: 675μm

200 mm (7,9 palcov, často nazývané „8 palcov“)- Hrúbka: 725μm

300 mm (11,8 palcov, často nazývané „12 palcov“)- Hrúbka: 775 μm

450 mm (17,7 palca, často nazývané "18 palcov")– Hrúbka: 925 μm (odhadovaná)


Doštičky z iného než{0} silikónového materiálu

Doštičky vyrobené z materiálov iných ako kremík majú rôznu hrúbku v porovnaní s kremíkovými doskami rovnakého priemeru. Hrúbka týchto plátkov závisí od mechanickej pevnosti materiálu. Aby sa zabezpečilo, že sú dostatočne robustné na manipuláciu, plátok musí byť dostatočne hrubý, aby sa predišlo prasknutiu pod vlastnou váhou.


Rozšírenie veľkosti plátku a kontrola nákladov

Pri výrobe oblátok sa počet triesok, ktoré je možné spracovať z každého plátku, zvyšuje so štvorcom priemeru plátku. Avšak náklady spojené s každým výrobným krokom rastú pomalšie ako priemer plátku. S rastúcou veľkosťou doštičiek sa náklady na čip výrazne znižujú. Napríklad prechod z 200 mm na 300 mm doštičky, ktorý sa začal v roku 2000, viedol k zníženiu nákladov na výrobu čipov o 30 – 40 %. Tento posun však priniesol aj nové výzvy v rámci odvetvia.


Rôzne typy kremíkových doštičiek

Existuje niekoľko typov kremíkových doštičiek, z ktorých každý je navrhnutý pre špecifické aplikácie. Výber vhodného typu kremíkového plátku je rozhodujúci pre úspech každého projektu, pretože vlastnosti každého typu plátku môžu ovplyvniť výkon a účinnosť konečného produktu.

Čisté kremíkové doštičky

Tieto doštičky prechádzajú starostlivým obojstranným{0}}procesom leštenia, aby sa dosiahol ultra-hladký zrkadlový-povrch. Vďaka svojej výnimočnej čistote a vynikajúcej plochosti sú ideálne pre-výkonné aplikácie, ktoré vyžadujú presnosť a kvalitu.


Intrinsic Silicon Wafers

Často označované ako nespracované doštičky, sú vyrobené z čistého-kryštálového kremíka bez pridania akýchkoľvek dopingových látok. Slúžia ako vynikajúce polovodičové materiály, vďaka čomu sú ideálne pre procesy, ktoré vyžadujú extrémne vysokú úroveň čistoty.


Široké použitie kremíkových plátkov

Kremíkové doštičky sú základnými komponentmi v rôznych priemyselných odvetviach a ich pozoruhodná elektrická vodivosť a polovodičové vlastnosti ich robia nepostrádateľnými v modernej elektronike.

Aplikácie v elektronických zariadeniach:

Kremíkové doštičky sú kľúčové pre výrobu mikročipov a integrovaných obvodov (IC). Tieto doštičky sa vo veľkej miere používajú v produktoch, ako sú počítače, smartfóny a senzory. Integrované obvody sa pri vykonávaní špecifických funkcií spoliehajú na kremíkové doštičky, vďaka čomu sú dôležitou súčasťou celkovej architektúry zariadenia.

Vysoko{0}}výkonné RF (rádiofrekvenčné) aplikácie:

V oblasti RF technológie,zafír-na-kremíku (SOS)technológia je často využívaná. Táto technológia ponúka vynikajúcu linearitu, vynikajúcu izoláciu a vynikajúcu odolnosť voči elektrostatickým výbojom (ESD). Bol úspešne implementovaný do rôznych zariadení, vrátane smartfónov a mobilných komunikačných zariadení.

Aplikácie fotoniky:

SOI (silikónový-na-izolátore)doštičky hrajú významnú úlohu v kremíkovej fotonike. Prostredníctvom presnej implantácie iónov je kremíková vrstva spojená s izolačnou vrstvou, aby sa vytvorili aktívne alebo pasívne optické komponenty a vlnovody. Kľúčová výhoda technológie SOI spočíva v jej schopnosti uľahčiť prenos infračerveného svetla pomocou úplného vnútorného odrazu s vrstvou oxidu kremičitého, ktorá zapuzdruje vlnovod.
